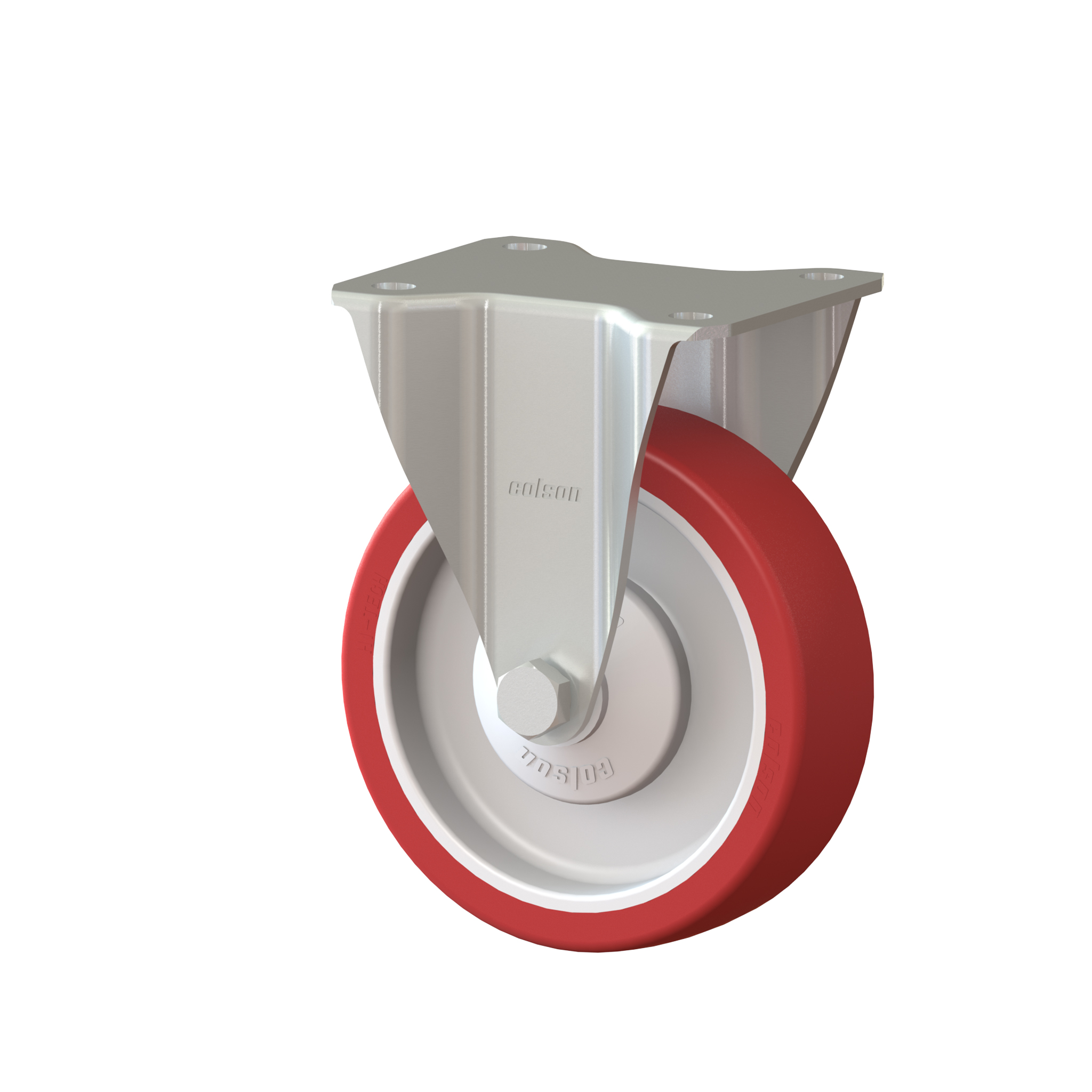

Bockrolle, 100 mm - 200 mm, 250 kg - 500 kg

Artikelnummer: I33AZ-UL8K100
(Elite)

I33AZ-UL8K100

Technische Daten

Durchmesser 100 mm
Radbreite 35 mm
Bauhöhe 128 mm
Plattengröße 105x86 mm
Schraublochdurchmesser 9 mm
Schraublochentfernung 80x60 mm
Tragkraft 250 kg

Technische Beschreibung

  • Pressteile aus Carbonstahl geschützt durch eine zusätzliche elektro-galvanisierte Zinkbeschichtung



Rad

  • weißer Nylon-Radkörper
  • TPU-Lauffläche aus Polyurethan in Rot mit einer Härte von 95 ± 5 Shore A
  • Ø 80-125 mm mit Einzelkugellager
  • Ø 160-200 mm mit Doppelkugellager

Varianten

Durchmesser Radbreite Bauhöhe Plattengröße Schraublochdurchmesser Schraublochentfernung Tragkraft
I33AZ-UL8K100 100 mm 35 mm 128 mm 105x86 mm 9 mm 80x60 mm 250 kg
I33AZ-UL8K125 125 mm 35 mm 154 mm 105x86 mm 9 mm 80x60 mm 250 kg
I33AZ-UL8K160 160 mm 50 mm 195 mm 135x110 mm 11 mm 105x80 mm 450 kg
I33AZ-UL8K200 200 mm 50 mm 238 mm 135x110 mm 11 mm 105x80 mm 500 kg
Reach compliant
Map
Rohs compliant
